東土PLC控制器產品KYC系列設計為模組化結構，包含了控制器模塊、不同類型I/O模塊、電源模塊、遠程I/O通信模塊。
6通道熱電阻輸入模塊，支持配合遠程I/O通信模塊部署成遠程I/O子站，支持直接與東土PLC控制器拼接成為本地擴展I/O。支持輸入，支持PT100,Cu50，Ni120等多種熱電阻，支持兩線制、三線制或四線制接法，靈活適應不同應用方式。
高性價比應用。不同類型信號為獨立模塊，拼接式安裝，按需使用。
靈活部署。支持配置成遠程I/O，支持與PLC控制器配置成本地擴展I/O。
高可靠性。工業級設計，適應惡劣工作環境，-40~75°C寬溫運行，IP20防護。
接口豐富。支持AUTBUS、串口、以太網、CAN方式與控制器連接。支持Modbus Master/Slave模式。
| KYRTD-0601 6通道RTD采集模塊 | |
| I/O通道規格 | 通道數量 6 ADC 16-bit SAR 測量范圍 0..500Ω 輸入信號類型 PT100，Cu100，Ni120，電阻 精度 三線制、四線制精確度： Pt100： ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） Cu50： ±0.3％（10℃～45℃）， ±0.7％（-40℃～85℃） Ni120: ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） 1-500?： ±0.1％（10℃～45℃）， ±0.4％（-40℃～85℃） 二線制情況下，不保證精度，線電阻越大精度越差 I/O線型 2/3/4線制 模塊共模抑制比 ≥80dB@50Hz/60Hz 模塊差模抑制比 ≥40dB@50Hz/60Hz 隔離耐壓 1500VDC@1min@5mA |
| 指示燈 | 電源指示燈 PWR 系統指示燈 RUN,ALM,COM 通道指示燈 CH1,CH2,…,CH6 |
| 電源 | 模塊工作電源 專用電源模塊，通過擴展連接器供電 系統側輸入電壓 12V±10% 系統側最大功耗 1.2W 現場側輸入電壓 24V，+20%/-15% 現場側最大功耗 1.5W |

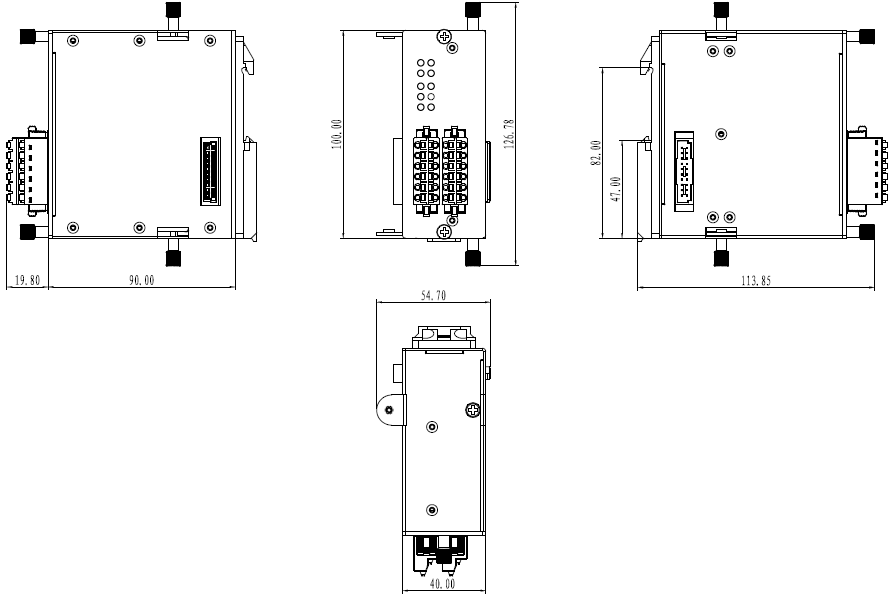

| 機械結構 | 機械結構 鋁質外殼 防護等級 IP20 尺寸 40mm x 100mm x 90mm (W x H x D) 整機重量 500g 安裝方式 導軌安裝 |
| 環境 | 工作溫度 -40~75℃ 存儲溫度 -40~85℃ 海拔 最高 2000 米 濕度 95% （無凝露,40℃） |
| 行業標準 | EMI IEC 61000-6-4/CISPR 22 EMS IEC61000-4-2(ESD),level 3 IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3 IEC61000-4-4(EFT),，Level 3 IEC61000-4-5(Surge),，Level 3 IEC61000-4-6(CS),10V(0.15MHz-80kHz)，Level 3 IEC61000-4-8(工頻磁場),30A/m，Level 3 振動 1G @ IEC-68-2-6，正弦波，5～500 Hz，1 Oct./min，1 hr/axis. 沖擊 5G @ IEC-68-2-27，半正弦波，30 ms |
|

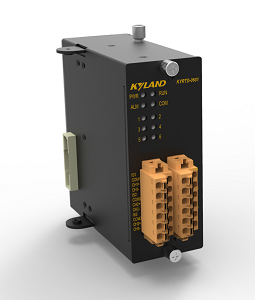

KYRTD-0601H |
6通道熱電阻輸入模塊 |
Kyland-KYRTD-0601 6通道RTD采集模塊-Datasheet-CN
