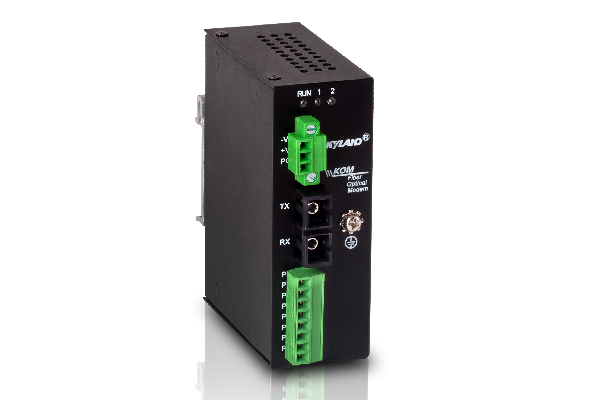

KOM200系列數據光纖收發器主要完成RS232,RS485低速率信號的光電轉換. 支持1個光纖接口和3路串行接口. 支持9-36VDC電源輸入. DIN卡軌式安裝方式. IP30防護等級. 為全透明通信,用戶無須任何調試,即插即用.
| 產品規格 | |
| 技術參數 | 標準 RS232,RS485 |
| 接口 | 光口 光口,單/多模,SC接口 串行口 串口數量: 485/232:1路RS485,2路RS232 電氣特性:符合RS232/RS485標準,RS485接口可接32-128個節點設備 物理接口:8芯3.81mm間距端子 數據傳輸誤碼率:≤10-10 異步速率:RS232:50-115200bps; RS485:50-9600bps 傳輸距離:RS232:15m,RS485:1200m |
| 指示燈 | 前面板指示燈 運行指示燈:Run 接口指示燈:Link/ACT(光口),1,2(串口) |
| 電源 | 輸入電壓 12-24VDC(9-36VDC) 接入端子 3芯3.81mm間距插入式端子 功率 <3W 過載保護 支持 反接保護 支持 |

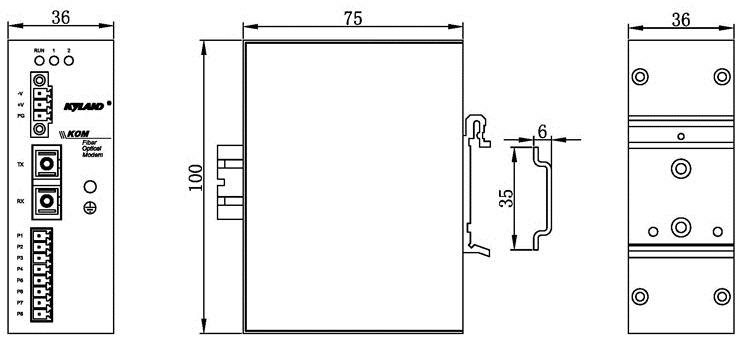

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP30 尺寸 36mm×100mm×75mm(W×H×D) 重量 0.3Kg 安裝方式 DIN卡軌式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 1162867h 保修期 5年 |
| 認證 | FCC |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-1GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
|
產品型號 |
KOM200-Ports-Connector-Serial-PS |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
1S=1×單模光口 1M=1×多模光口 |
|
Connector:光口參數 |
SC05=SC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km |
|
Serial:串口 |
485/232=支持1路RS485,2路RS232 |
|
PS:電源輸入 |
L5=12-24VDC(9-36VDC),單路輸入 |
選購配件
|
配件型號 |
配件說明 |
|
KOMFrm |

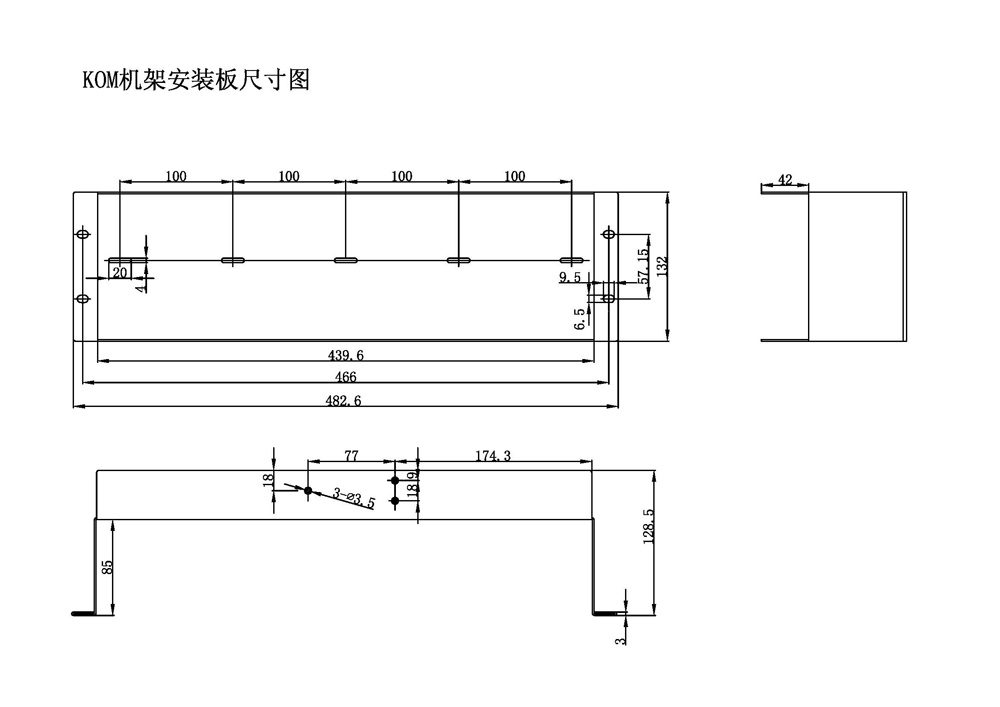

KOM機架安裝板-482.6mm×132mm×128.5mm |
