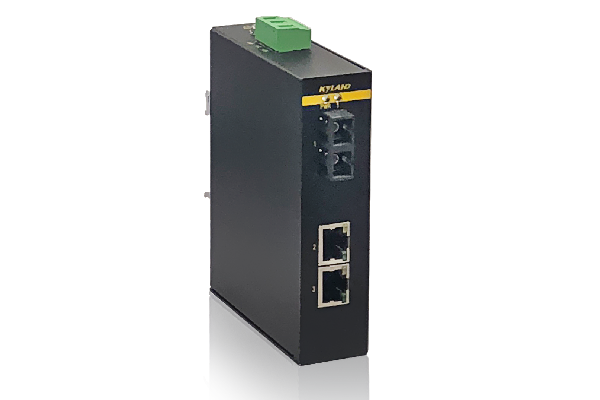

KOM300F工業級百兆光纖收發器支持1個百兆光口和2個百兆RJ45電口，即插即用，可提供12-48VDC冗余電源輸入，或85-264VAC/77-300VDC單路電源輸入，滿足不同行業的應用需求。具有IP40防護的金屬外殼，抗強振動的卡軌座，-40℃-+75℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，可廣泛應用于電力，交通，石油石化等工業領域。
綠色工業以太網系列,滿載功耗低至2.2W
支持1個百兆光口,2個百兆電口
寬范圍電源輸入
IP40防護等級
工業三級電磁兼容性要求
CE, FCC認證
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) |
| 交換屬性 | MAC表 2K 包緩沖區 1Mbit 包轉發率 0.8Mpps 交換延遲 <5μs |
| 接口 | 百兆端口 100Base-FX, 單/多模, SC接口 10/100Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 LV： 電源指示燈: PWR1,PWR2 接口指示燈: Link/ACT(電口);Link/ACT(光口) HV： 電源指示燈:PWR 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 電源 | 輸入電壓 LV: 12-48VDC HV: 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子 LV: 4芯5.08mm間距插入式端子 HV: 3芯7.62mm間距插入式端子 功率 <2.2W(LV), <2W(HV) 過載保護 支持 反接保護 支持 冗余保護 支持(LV) |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 30mm×115mm×91.5mm(W×H×D) 重量 0.4Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 478852h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 機械: IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

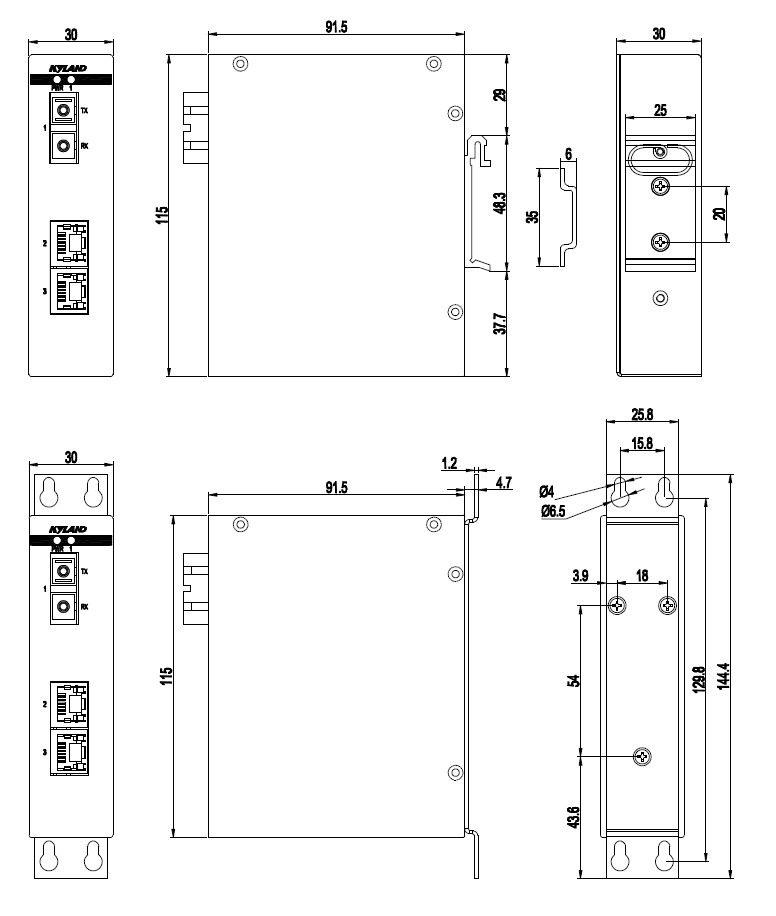

KOM300F-LV-LV:

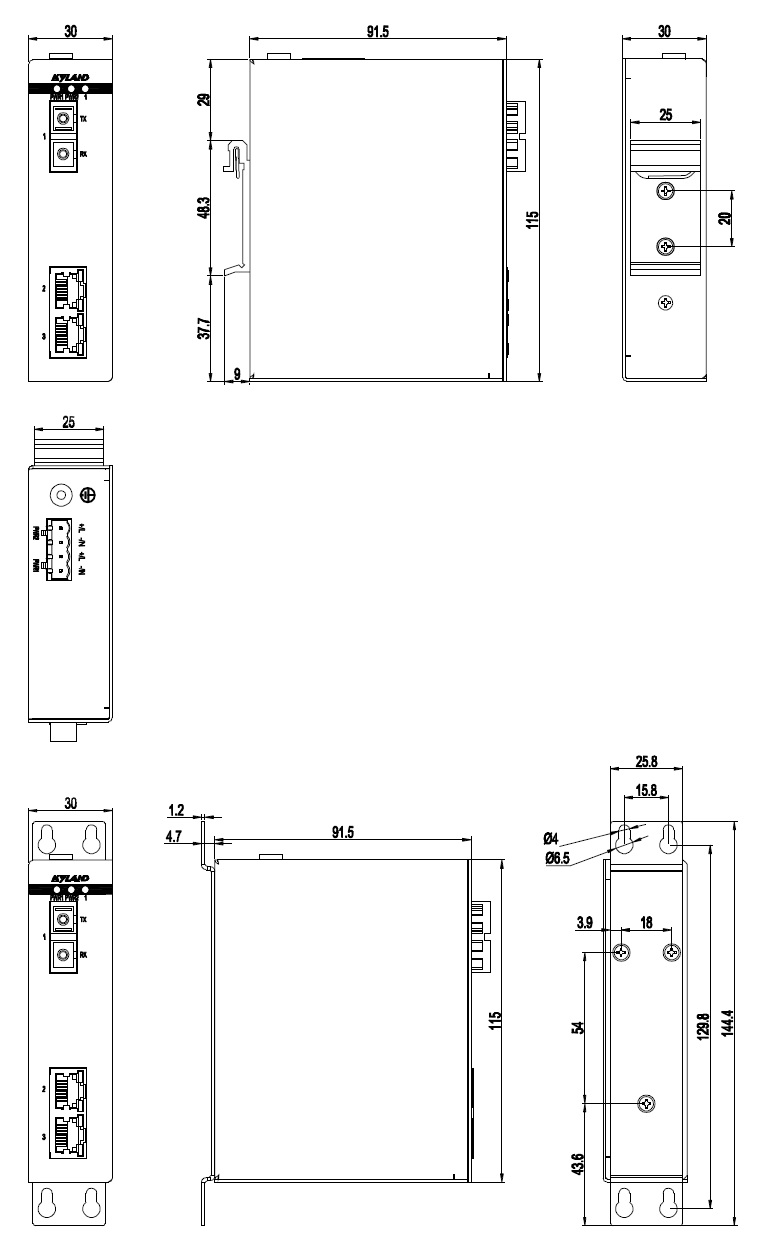

KOM300F-HV:
|
推薦型號 |
|||
|
產品型號 |
百兆光口 (100M) |
百兆電口 (10/100M RJ45) |
電源 |
|
KOM300F-1M2T-SC05-LV-LV |
1(多模,雙纖,SC05) |
2 |
12-48VDC,冗余輸入 |
|
KOM300F-1S2T-SC40-LV-LV |
1(單模,雙纖,SC40) |
2 |
|
|
KOM300F-1M2T-SC05-HV |
1(多模,雙纖,SC05) |
2 |
100-240VAC,110-220VDC, 單路輸入 |
|
KOM300F-1S2T-SC40-HV |
1(單模,雙纖,SC40) |
2 |
|
|
|
|||
|
選購配件 |
|||
|
配件型號 |
配件說明 |
||
|
DT-BGAZ-01 |
壁掛安裝板 |
||
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
||
