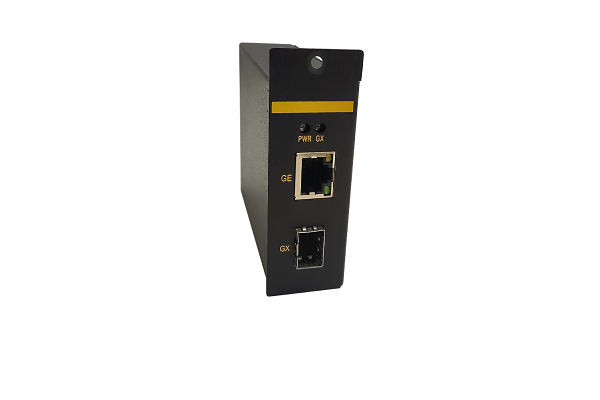

KOM600H工業級光纖收發器模塊適用于KOM-RH機架式機架，支持1個千兆SFP接口和1個千兆RJ45電口，或1個百兆SFP接口和1個百兆電口，支持LFP功能(Link Fault Pass-Through)。KOM600H可提供12VDC單路電源輸入，具有IP40防護的金屬外殼，-10℃～+60℃環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，可廣泛應用于電力，交通，石油石化等工業領域。
支持1個千兆SFP接口和1個千兆電口，或1個百兆SFP接口和1個百兆電口
支持LFP (Link Fault Pass-Through)
滿載功耗小于1.8W
超長幀傳輸功能（支持最大幀長度為9KB）
滿足工業三級電磁兼容性要求
IP40防護等級
插卡式設計
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3z (1000Base-X) |
| 交換屬性 | MAC表 2K 超長幀長度 9KB |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈:PWR 接口指示燈:Link/ACT, Speed (電口); Link/ACT(光口) 電口雙工模式指示燈:FDX |
| 電源 | 輸入電壓 12VDC (±10%) 接入端子 DC-005電源插座 功率 1GX1GE: <1.8W 1SFP1T: <1.2W 過載保護 支持 反接保護 支持 |

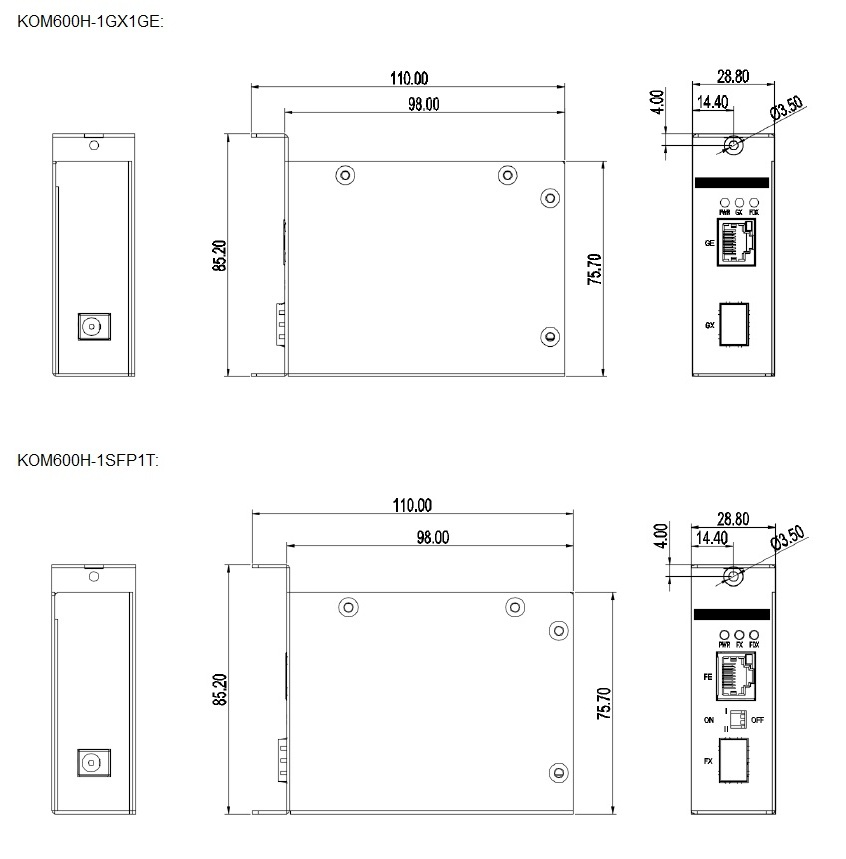

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 28.8mm×75.7mm×98mm (W×H×D) 重量 0.3kg 安裝方式 插卡式 |
| 環境 | 工作溫度 -10℃～+60℃ 儲存溫度 -20℃～+70℃ 相對濕度 5～95%無凝露 |
| 質保 | 保修期 5年 |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 機械: IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
|
推薦型號 |
|||||
|
產品型號 |
千兆光口 (1000M SFP) |
千兆電口 (10/100/1000M RJ45) |
百兆光口 (100M SFP) |
百兆電口 (10/100M RJ45) |
電源 |
|
KOM600H-1GX1GE-12VDC |
1 |
1 |
|
|
12VDC,單路輸入 |
|
KOM600H-1SFP1T-12VDC |
|
|
1 |
1 |
12VDC,單路輸入 |
|
|
|||||
|
選購配件 |
|||||
|
配件型號 |
配件說明 |
||||
|
SFP模塊 |
參考工業級SFP模塊選購表 |
||||
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
||||
