隨著工業互聯網的快速發展,網絡信息安全及核心部件國產化的重要性也越來越高。東土科技推出了工業級全國產化基本CPU系統產品,該產品系統穩定性高,功能完善,能夠為新產品的推出節省開發成本,縮短開發周期。
在單板上使用CPU器件進行產品開發,開發人員需要針對該方案調試CPU系統的各項接口時序和板級驅動開發程序,工作量復雜,驗證周期長,開發成本高。本工業CPU系統產品已經完成時序驗證,實現了BIOS和各接口的相關驅動,并通過了工業級環境測試。因此能方便集成到現有設備內,可以快速實現核心器件國產化。

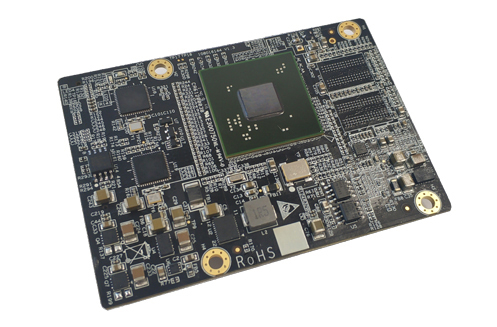

采用國產龍芯2K1000處理器,雙核,工作在800MHz主頻,最多可支持DDR3 4GB內存,存儲最大支持2GB NAND FLASH,引出1 路SDIO總線
接口豐富,支持1電1光雙路千兆網口,2路PCI-E x1接口,2路USB2.0接口,1路CAN接口,1路I2C接口,1路調試串口
支持全國產自主可控“道6”操作系統(見附件)
支持全國產自主可控“Intewell-C”操作系統
支持LINUX操作系統,內核版本3.10,交叉編譯工具鏈版本gcc4.9.3-64-gnu;支持YAFFS2/ FAT32/EXT4/EXT3文件系統,PMON網絡加載應用系統
適配VxWorks6.8操作系統
超小型尺寸63mm*89mm,可以適用于多種擴展方案
低功耗設計,典型功耗僅有3.5W,滿載功耗低至5W
支持3.3VDC電源輸入
工作溫度-40℃~+85℃
默認SPI FLASH啟動,可選擇NAND FLASH啟動
產品規格 | |
CPU | 龍芯2K1000處理器 |
內存 | 板載512MB DDR3(最大可支持4GB DDR3) |
BIOS | 16MB SPI FLASH |
GPIO | 最多12個可以輸入/輸出的GPIO |
網絡 | 2個千兆自協商網口(一電一光) |
EJTAG | 1個EJTAG調試接口 |
接口 | 2路USB2.0接口 1路CAN接口 1路調試串口 1路I2C接口 1路RTC |
PCI-E | 2路PCI-E X1接口 |
存儲 | 1路SDIO總線 256MB NAND FLASH(最大支持2GB NAND FLASH) |
適配操作系統 | 全國產自主可控“道6”操作系統 全國產自主可控“Intewell-C”操作系統 LINUX操作系統,內核版本3.10,交叉編譯工具鏈版本gcc4.9.3-64-gnu;支持YAFFS2/ FAT32/EXT4/EXT3文件系統,PMON網絡加載應用系統 VxWorks6.8操作系統 |
連接器型號 | FCI-61803-08-4-4-0-2-LF |
電源 | 輸入電壓 3.3V供電 功耗 典型功耗3.5W,最大功耗5W |

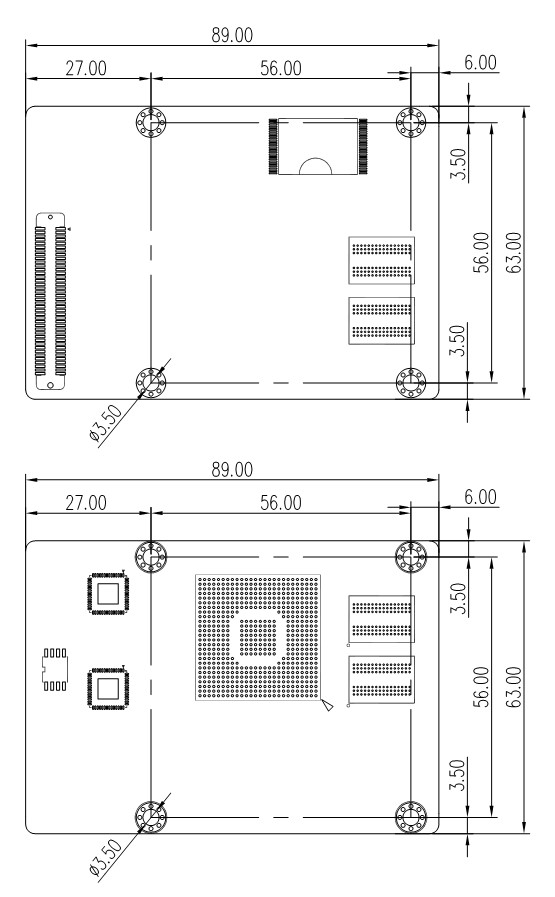

機械結構 | 尺寸 89mm×63mm×12mm (W×D×H) 重量 0.05Kg 安裝方式 嵌入式 |
環境 | 工作溫度 -40℃~+85℃ 儲存溫度 -55℃~+90℃ 相對濕度 5~95% RH,不凝結 |
產品型號 |
SICOM1000-L2K-操作系統-內存-BIOS-存儲-接口-電源 |
代碼定義 |
代碼選型 |
操作系統 |
DA6 = DeltaOS (道6) IC = Intewell-C LX = LINUX |
內存 |
01 = 512MB DDR3 02 = 1GB DDR3 03 = 2GB DDR3 04 = 4GB DDR3 |
BIOS |
01 = 16MB SPI FLASH 02 = 32MB SPI FLASH |
存儲 |
01 = 256MB NAND FLASH 02 = 2GB NAND FLASH |
接口 |
1GX1GE |
電源 |
L8 = 3.3VDC |
典型配置:SICOM1000-L2K-DA6-010201-1GX1GE-L8
